Hướng dẫn cách bấm dây cáp mạng LAN
A. Các bạn nhớ giùm thứ tự màu như sau
1. Cam | Trắng - Cam (cặp màu CAM)
2. Xanh lá | Trắng - Xanh lá (cặp màu XANH LÁ CÂY)
3. Xanh da trời | Trắng - Xanh da trời (cặp màu XANH DƯƠNG, còn gọi là xanh da trời)
4. Nâu | Trắng - Nâu (cặp màu NÂU)
cáp mạng cat6, cáp mạng cat5e, cáp mạng sino

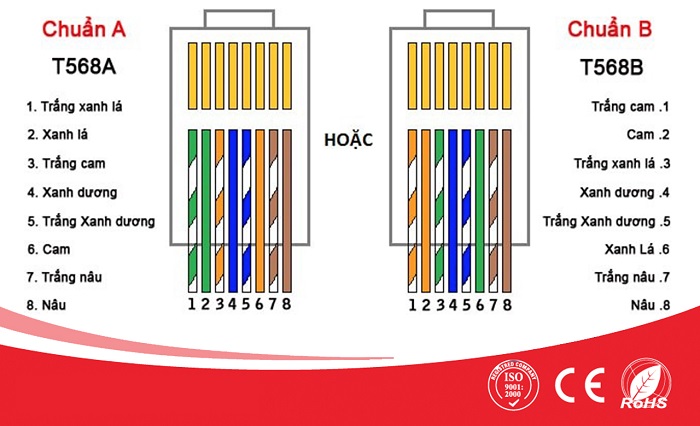

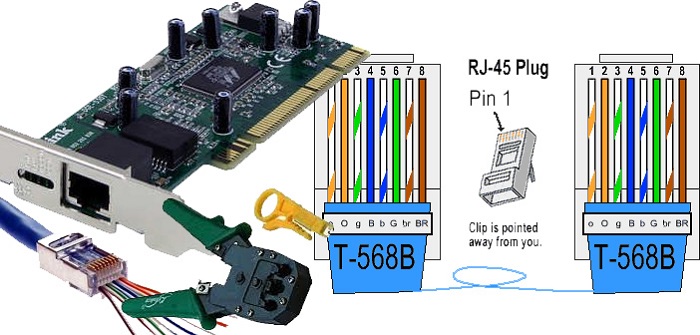

B. Cách bấm chuẩn B (chuẩn này thông dụng nhất):
1. Xếp dây theo các cặp đúng thứ tự 1 - 2 - 3 - 4 như trên. Kết quả sẽ thế này:
Cặp Cam | Cặp Xanh Lá | Cặp Xanh Dương | Cặp Nâu
2. Tách cặp 2, tức cặp xanh lá | trắng xanh lá ra, kẹp cặp xanh dương ở giữa. Kết quả nó như thế này:
Cặp Cam | Xanh Lá | Cặp Xanh Dương | Trắng - Xanh lá | Cặp Nâu
3. Xếp lại thứ tự từng sợi dây theo quy tắc: (Trắng - Màu) - (Trắng - Màu) - (Trắng - Màu) - (Trắng - Màu). Kết quả nó sẽ thế này:
Trắng | Cam | Trắng | Dương | Trắng | Lá | Trắng | Nâu
Lấy kìm bấm vào. Thế là xong 1 đầu chuẩn B.
dây cáp mạng AMP, dây mạng lan, dây cáp mạng
C. Chuẩn A: nhớ như trên, nhưng đổi vị trí cặp CAM cho cặp Xanh Lá (tức 1-2 cho 3-6) --> Xong
D: Cab chéo:
Dùng kết nối 2 thiết bị cùng định dạng: Ví dụ PC - PC (Server cũng như PC), Hub - Hub, Switch - Switch... (các switch đời mới hiện nay có thể dùng cab thẳng nối với nhau được vì nó tự nhận dạng được cab) - Chỉ cần 1 đầu bấm A, 1 đầu bấm B, tức là 1-2 đầu A nối sang 4-6 đầu B và ngược lại -> Xong
Theo Thietbidienhanoi.vn
