Cáp trung thế và những điều chưa biết
Tiêu chuẩn sản xuất của cáp trung thế là gì? Cấu tạo của cáp trung thế như thế nào? Ứng dụng cũng như cách sử dụng của loại cáp này ra làm sao? Hãy cùng Thiết bị điện Hà Nội tìm hiểu qua bài viết dưới đây.
1. Cấu tạo của cáp trung thế

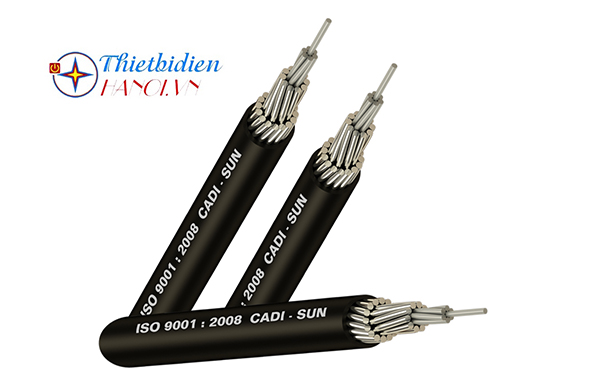

Ruột dẫn
Vật liệu dùng để làm ruột dẫn của cáp thường là đồng (Cu) hoặc nhôm (Al). Để phù hợp với tiêu chuẩn quốc tế, đồng hoặc nhôm sẽ được bện nén tròn hoặc nén kiểu segments.
Ngoài ra, các đơn vị cung cấp cáp điện cũng sản xuất theo yêu cầu của khách hàng.
Cách điện
Lớp cách điện (hay vật liệu cách điện) được làm từ Polyethylene siêu sạch theo liên kết ngang:
- Màn chắn cách điện, cách điện, màn chắn lõi: Màn chắn cách điện, cách điện, màn chắn lõi được đùn đồng thời. Điều này sẽ giúp bảo đảm không có các khoảng trống giữa tất cả cắc lớp ở tất cả các vị trí. Việc đùn cũng diễn ra trong một quá trình;
- Quy trình đùn ở trên được thực hiện với hệ thống tia X, áp suất không khí đạt tiêu chuẩn (được đặt dưới sự điều khiển nhất định);
- Nếu khách hàng có yêu cầu, nhà sản xuất cớ thể cách điện theo kiểu Tree-XLPE
Màn chắn kim loại
Lớp màn chắn cách điện bằng kim loại sẽ sử dụng lớp sợi đồng, lớp băng đồng hay lớp vỏ chì để áp ở bên ngoài.
Lớp bọc lót/Lớp phân cách
Lớp bọc lót/Lớp phân cách được tạo thành từ nhựa PVC hay nhựa Polyethylene.
Đối với những trường hợp khách hàng khi đặt hàng cáp trung thế không có yêu cầu gì về lớp áo giáp thì lớp vỏ bọc ngoài cùng sẽ được áp trực tiếp lên ngoài lớp màn chắn kim loại. Thứ tự sẽ là: Ruột dẫn → Cách điện → Màn chắn kim loại → Lớp vỏ ngoài cùng.
Áo giáp
Áo giáp chính là lớp vỏ bảo vệ của cáp, được cấu thành từ các sợi thép/băng thép.
Lớp áo giáp có tác dụng bảo vệ lõi cáp khỏi các tác nhân cơ học từ bên ngoài.
Lưu ý: Trong trường hợp cáp được thiết kế dựa trên sự lựa chọn dòng điện và là đơn lõi thì lớp áo giáp của cáp sẽ được sản xuất đặc thù (sử dụng vật liệu không nhiễm từ như băng nhôm, sợi nhôm…).
Lớp vỏ bọc ngoài cùng
Lớp vỏ bọc ngoài cùng được tạo thành từ PE hoặc PVC.
2. Yêu cầu, tiêu chuẩn của cáp trung thế
Tiêu chuẩn áp dụng
TCVN 5935-1995/ IEC502.
Yêu cầu
Loại cáp này phải được sản xuất với những đặc tính, tính năng đặc biệt để có thể thích nghi với nhiều môi trường, điều kiện khác nhau.
Ví dụ: Trong điều kiện có lửa thì sản xuất các loại cáp như cáp chậm cháy, cáp không khói, cáp ít khói hay cáp không tỏa ra khí độc.
Trong điều kiện ẩm thấp thì sản xuất các loại cáp như cáp chống mối mọt.
Một số yêu cầu khác:
- Nếu khách hàng yêu cầu về việc chống thấ thì hệ thống chống thấm phải đạt yêu cầu thử nghiệm theo TCVN 5935-2:2013 /IEC 60502-2:2005;
- Điện áp từ 3.6/6 (7.2) kV đến 20/35 (40,5) kV;
- Nhiệt độ cao nhất trong trường hợp làm việc dài hạn: 90 độ C;
- Nhiệt độ cực đại trong trường hợp ngắn mạch là 250 độ C (thời gian ≤ 5 giây)
3. Ứng dụng của cáp trung thế
Dưới đây là những ứng dụng của cáp trung thế:
- Dùng để truyền tải điện (tần số: 50Hz)
- Dùng để phân phối điện (tần số 50Hz)
- Dùng để lắp đặt đường dây tải điện trên không
- Dùng để đi trong thang, máng
- Dùng để chôn trực tiếp trong đất
- Dùng để đặt trong ống
Sản phẩm cáp trung thế là một trong những sản phẩm mà chúng tôi cung cấp. Nếu muốn nhận báo giá sản phẩm cũng như nhận được sự tư vấn chuyên nghiệp đến từ các chuyên gia trong lĩnh vực dây điện, cáp điện; quý khách hàng có thể để lại số điện thoại hoặc liên hệ với chúng tôi qua số điện thoại bên dưới.
Thiết bị điện Hà Nội rất hân hạnh được phục vụ quý khách!
